電動蝶閥控制器的使用
發布時間：2021-08-16 09:41:06 訪問：

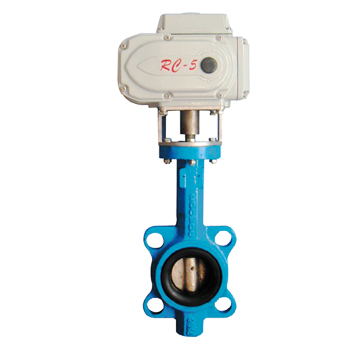

閥門電動控制器又叫電動蝶閥控制器，主要用于控制閥門三相電動裝置，可對三相閥門電動裝置發出開閉指令，實現閥門的遠程控制，也可在現場手動操作。電控蝶閥廣泛用于電站、石油、給排水、食品、輕紡、造紙、醫藥、水利、船舶、市政工程、鋼鐵、煤炭等行業。
電控蝶閥的應用：
1、電動蝶閥控制器按選購型號規格按圖安裝固定，后面板上接地端子必須可靠接地。
2、電動蝶閥控制器與電動裝置的電路圖編號相同，用電纜通過相同的接線接線將控制器與電動裝置連接，如果用戶不需要現場控制，12、13、14端子可以不接通。在自控系統中使用電動蝶閥控制器，12,13,14端用來“自動開啟”，“自動關閉”對應信號的輸入終端。
3、按下電源鍵的電動蝶閥控制器，電源指示燈亮，現場遠控開關指向遠控，遠控指示燈亮。
用手輪打開閥門至50%開度位置，按壓電動蝶閥控制器開關開關或關閥鍵，檢查閥門旋轉方向是否與按下的按鍵一致，如有不一致，請立即按停止鍵，切斷三相電源，將三相電源中的任何兩相切斷。
5、按動電動蝶閥控制器開關鍵，當閥門全開到位時，前面板上的開閥指示燈亮；按下關閥鍵，當閥門全關時，前面板上的關閥指示燈亮；當閥門全開時，前面板上的開關指示燈亮。將4號和7號接線端子短接，前面板上有事故燈。
6、當閥門處于全開位置時，調節面板上的調節電位器，使開度表顯示100%。
7、電動蝶閥控制器現場遠控開關指向現場，現場指示燈亮，短路12號和13號端短路，閥門及開向操作為點動狀態；短路12號和14號端則是點動狀態。
8、后板上的保險管5×20,1A。
